小包的油封紙檢測是目前包裝機生產線上產品視覺檢測的一個難點，目前很多包裝機并沒有配備油封紙檢測相關的視覺系統，通過深入的研究，設計了一套FX-2型包裝機的視覺檢測方案，用于檢測煙包美容器與條盒包裝機之間運輸通道上的小包油封紙外觀。


1、系統主要功能與技術特點：
       ?系統穩定可靠                              ?多面檢測                                       ?算法先進                                           ?多光譜成像

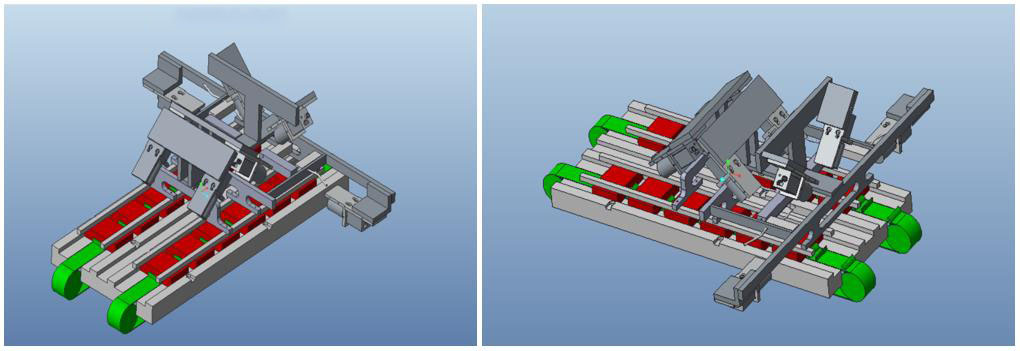

       ?接口配套                                     ?算法參數智能化                             ?具有自檢功能                                    ?采用外掛式機械裝置
       ?系統獨立于包裝機                       ?軟件通用性                                    ?可擴展性

2、系統原理結構：

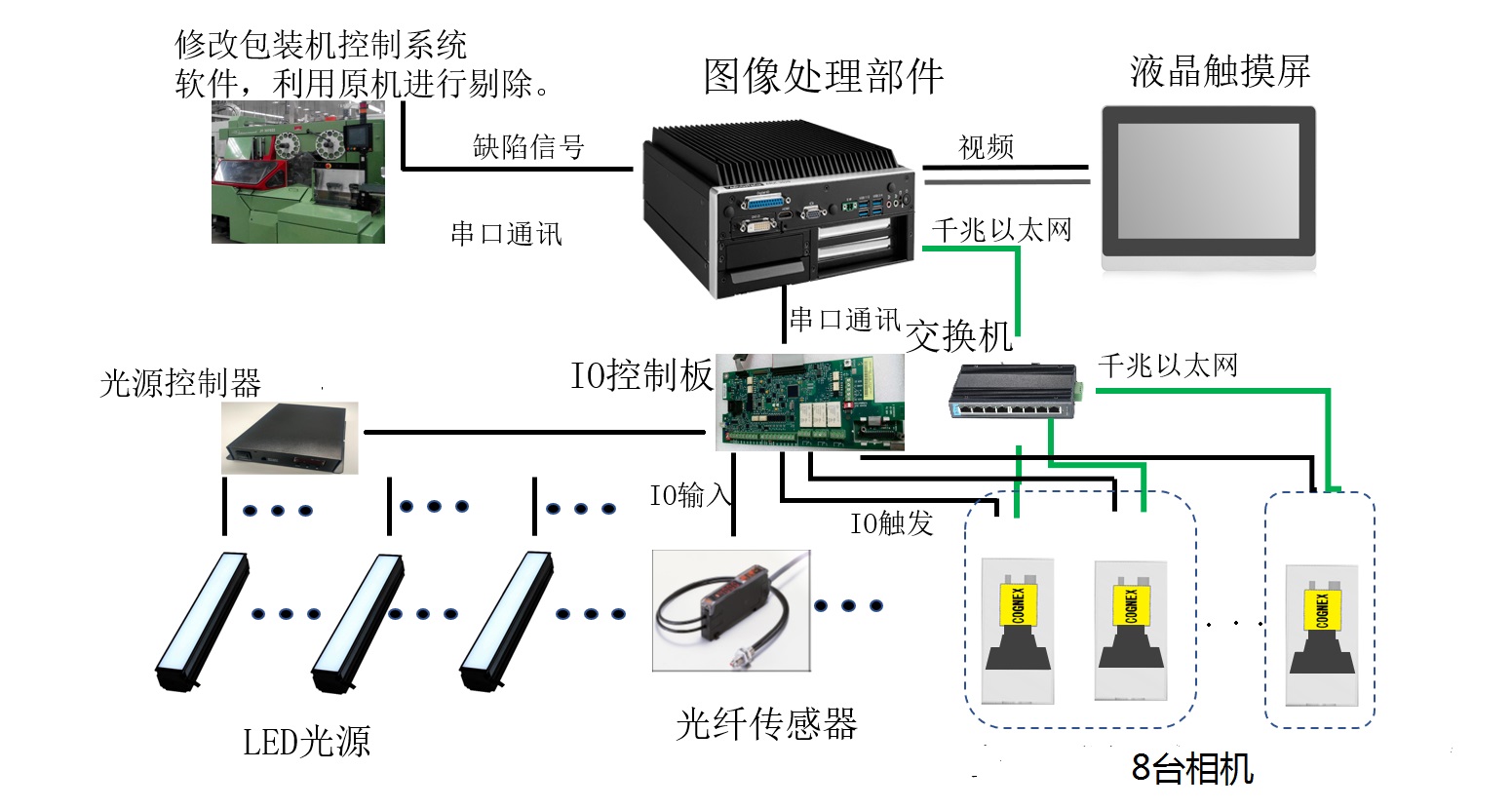

        工作原理：視覺煙支檢測器的硬件原理框圖如下圖，主要由8相機檢測部件、光源部件、圖像處理部件、機械檢測部件等外圍設備組成。其中圖象處理部件內包括高性能工業計算機、千兆工業網絡器件、圖像采集器件接口板。每個通道4臺相機，分別安裝于通道的前后左右，負責通過圖像傳感器采集待檢煙包的圖像并進行初步處理后傳送給圖像處理部件。控制組件通過圖像處理技術對煙包圖像采集組件采集的圖像數據進行處理并判斷煙包中是否存在缺陷，根據判斷結果向包裝機組控制系統發送相應剔除信號。包裝機組控制系統在接收到檢測器發送的剔除信號后，在剔除口把相應缺陷煙包剔除。

3、技術指標：
        ?重大缺陷漏檢率為0％。
        ?輕微外觀缺陷的漏檢率低于5％。
        ?檢測誤剔除率低于1％。
        ?檢測速度要求達到雙通道800包/分鐘。
        ?對空頭缺陷、缺支缺陷等情況進行詳細統計，保存歷史缺陷圖片，同時兼具故障信息統計功能。

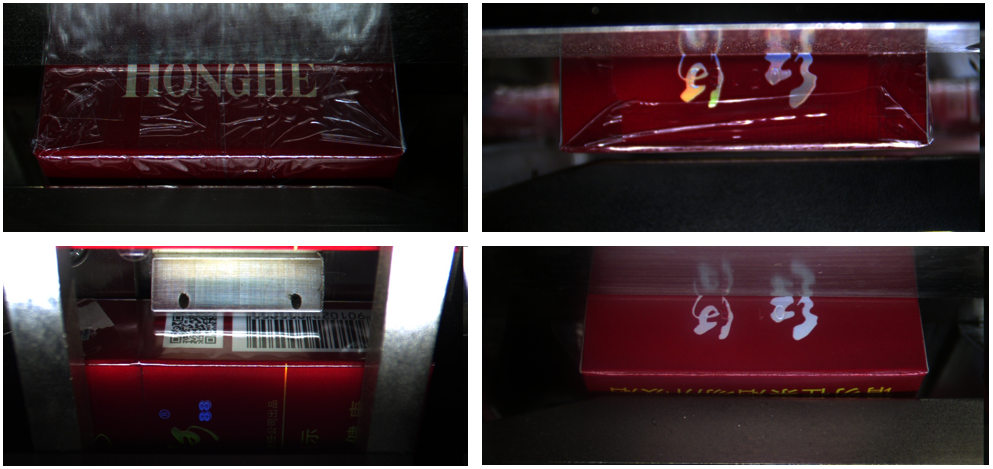

4、部分缺陷圖：
