1、主要功能：
       ?圖像采集負責將每支濾嘴棒圖像截取采集并發送給工控機處理，完成信息校驗，視覺檢測處理，根據檢測信息進行校驗，將對應的校驗失敗的報警記錄。
       ?預留遠程調試接口，插上無線網卡，即可進行遠程調試。
       ?數據接口，可通過網絡進行數據的傳輸；各機臺數據具備數據可復制性；

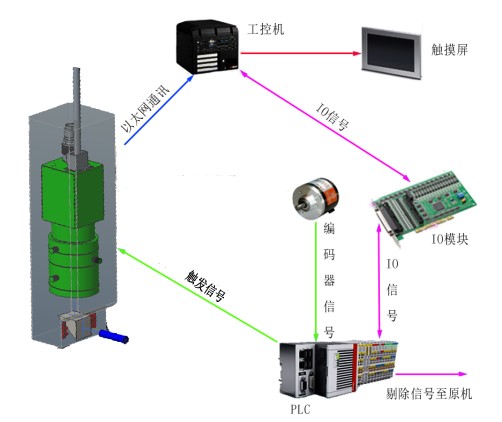

2、系統原理：
        采圖系統根據編碼器脈沖信號計算單支濾嘴的檢測相位，當嘴棒觸發信號后，面陣相機觸發拍照單支嘴棒端面圖像，利用萬兆以太網傳送到工控機進行缺陷圖像識別，發現錯牌或缺陷后立即發送缺陷信息至主控制器進行處理，待缺陷嘴棒到達剔除工位時，立即發送剔除信號。若連續發現錯牌情況立即停機，并報警提示。


3、技術特點：
       ?電氣件具有通用性和可替代性
       ?軟件具備模擬檢測自學習功能。
       ?在線實時識別功能，軟件系統可調整功能。
       ?檢測系統自診斷功能，系統出現異常進行報警提示。
       ?檢測效果穩定可靠，達到生產使用要求。
       ?具備在自學習功能和智能優化功能
       ?系統可擴展性，以滿足業務發展的需要。

4、技術指標：
       ?點缺陷檢測精度：0.2mm（高對比度）
       ?檢出率：≥ 99%；
       ?誤檢率：≤ 1%；
       ?創建新牌號速度：≤ 40秒
       ?建模模式：單張建模,聯寫建模
       ?額定功耗：≤ 400W
       ?接口：裝置電器接口與原機接口配套，即插即用
       ?安裝：安裝的裝置不影響主體設備的正常運轉，設置有定位銷釘，方便維護人員拆卸、安裝
