1、主要功能：

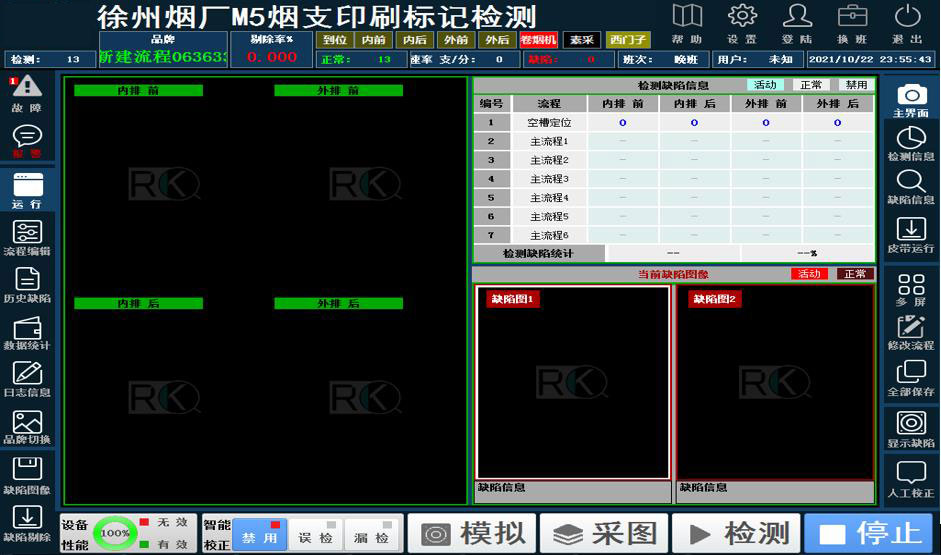

       ?視覺圖像采集系統將每支煙的卷煙紙圖像清晰準確的采集下來，并發送給工控機作圖像處理，實時進行生產過程中的鋼印缺陷檢測。對校驗失敗做報警記錄。
       ?預留遠程調試接口，插上無線網卡，即可進行遠程調試。
       ?數據接口，可通過網絡進行數據的傳輸；各機臺數據具備數據可復制性；

2、系統原理：

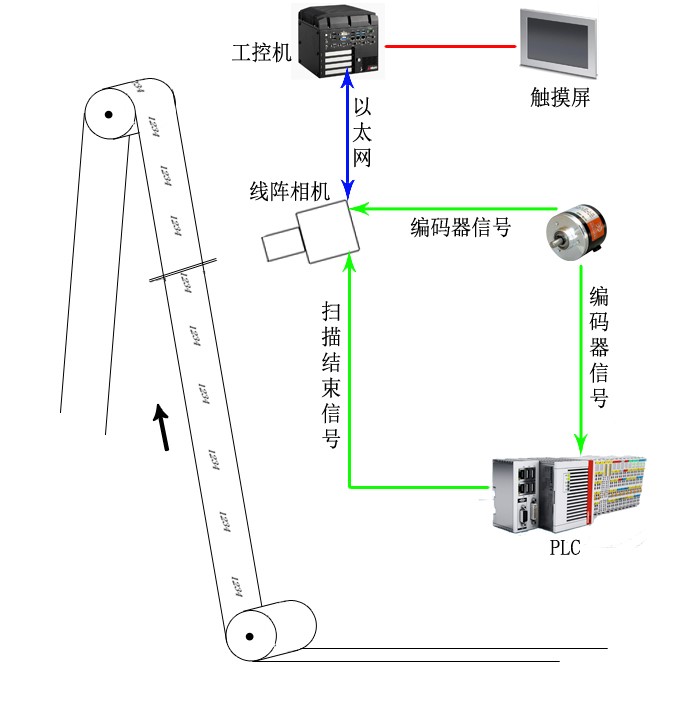

       采圖系統根據編碼器脈沖信號進行線掃描，當發送單支煙結束信號后，線陣相機結束掃描，將之前掃描的線圖像進行合成為一幅完整單支煙的卷煙紙圖像，利用萬兆以太網傳送到工控機進行缺陷圖像識別，發現缺陷煙后立即發送缺陷信息至主控制器，待缺陷煙支到達剔除工位時，立即發送剔除信號。


3、技術特點：
       ?自學習功能和智能優化功能；
       ?電氣件通用性和可替代性；
       ?軟件模擬檢測自學習功能；
       ?在線實時識別功能，具備軟件系統可調整功能；
       ?檢測系統自診斷功能，系統出現異常進行報警提示；
       ?檢測效果穩定可靠，達到生產使用要求；

4、技術指標：
       ?檢測幅寬：≥ 800mm，≤ 819.2mm；
       ?最高檢測速度：≤ 576米/分(48k×0.2mm/像素×60=576m/分鐘)；
       ?橫向成像系統精度：0.1mm/像素 （800mm/8192像素≈0.1）；
       ?縱向成像系統精度：0.2mm/像素；
       ?點缺陷檢測精度：0.1mm（高對比度）；
       ?刀絲缺陷精度：高對比度：長 ＞ 4cm，寬 ＞ 0.08mm；正常情況下：長 ＞ 4cm，寬 ＞ 0.16mm；
       ?檢測套印精度缺陷：橫向：±0.08 mm；縱向：±0.20 mm；
       ?色差：△E≤ 3.0；
       ?錯報率、漏報率：≤ 1%；
